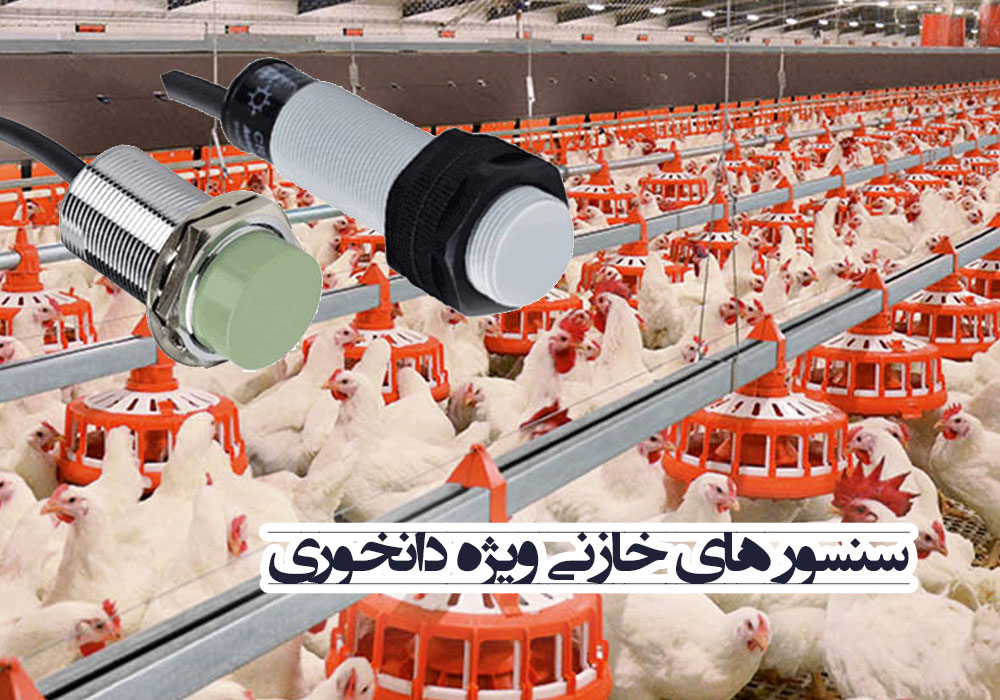

سنسور خازنی دانخوری و انواع سنسورهای خازنی
مقدمه – عملکرد سنسور خازنی
در بخش های مختلف صنعت سنسور خازنی جایگزین مناسبی برای انواع لیمیت سوئیچ و میکرو سوئیچ جهت کنترل سطح یا موقعیت اجسام و مواد مختلف است.از جمله این موارد که بیشتر در این مطلب به آن می پردازیم سنسور خازنی دانخوری است.

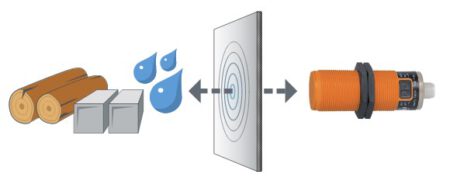

مزیت سنسور خازنی بر سنسور القایی این است که علاوه بر تشخیص فلزات می تواند انواع مواد و اجسام دیگر را نیز تشخیص دهد. از جمله پلاستیک، آب ، سنگ، چوب، مواد خوراکی ، دانه ها و …
همین امر موجب شده که سطح گسترده ای از مصارف را در بر بگیرد.

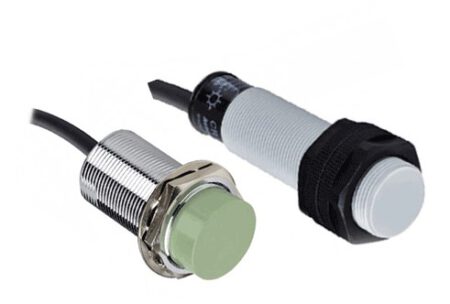

انواع سنسور خازنی
سنسور خازنی معمولا در انواع استوانه ای (سیلندری) با قطر 18 یا 30 میلیمتر تولید می شود و می تواند به صورت دو سیمه با تغذیه 220 ولت یا سه سیمه با تغذیه 24 ولت (PNP – NPN)تهیه شود. همچنین عملکرد سنسور می تواند به دو صورت زیر باشد:
NO (Normal Open) : در حالت عادی مدار قطع است و پس از قرار گرفتن اجسام در فاصله مشخص شده جریان برق برقرار می شود.
NC (Normal Close) : در حالت عادی جریان برق برقرار است و پس از قرار گرفتن اجسام در فاصله مشخص شده جریان برق قطع می شود.
از قابلیت های ویژه سنسور خازنی که بسیاری از افراد با آن آشنا نیستند پیچ تنظیم ظرفیت خازنی است. معمولا در انتهای بدنه سنسورهای خازنی پیچ کوچکی تعبیه شده که نقش بسیار ویژه ای دارد که به طور خلاصه ان را شرح می دهیم. همانگونه که قبلا گفته شد سنسور خازنی قابلیت مشاهده همه اجسام را دارد. حال فرض کنید شما از سنسور می خواهید بیرون یک مخزن قرار گیرد و بدون تشخیص بدنه مخزن، مواد داخل آن را تشخیص دهد. یا فرض کنید از سنسور می خواهید لیوان پر از آب را تشخیص دهد ولی به لیوان خالی واکنش نشان ندهد. این قابلیتی است که با تنظیم ظرفیت خازنی سنسور قابل انجام است.

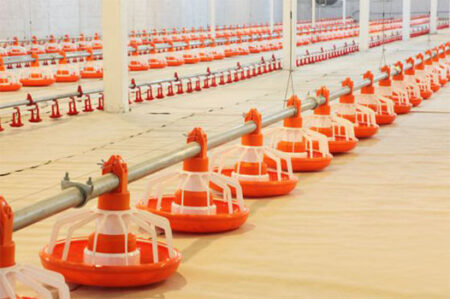

سنسور دانخوری مرغداری
یکی از این مصارف استفاده از سنسور خازنی در سیستم های مرغداری و دانخوری است. سنسور خازنی در سیستم های هاپر دانخوری، دانخوری بشقابی ، خطوط و ایستگاه های انتقال دان به طور گسترده استفاده می شود.
به این صورت که به محض نزدیک شدن دان به سنسور بسته به نوع سنسور خریداری شده مدار را قطع یا وصل می کند.
در سیستم های مرغداری و دانخوری معمولا از سنسور خازنی قطر 30mm دو سیمه با تغذیه 220 V.AC و به صورت NC استفاده می شود. به این ترتیب که سنسور پس از برخورد یا نزدیک شدن دان (فاصله 8 تا 20 میلیمتر بسته به نوع سنسور) فرمان قطع موتور را می دهد و ورود دان متوقف می شود و باعث جلوگیری از سرریز شدن دان می گردد.
کد سنسورهای متداول جهت این نوع سنسور به این شرح است:
- سنسور تبریزپژوه : CPS-220-CA-30 یا CPS-210-CA-30
- سنسور آلتون : CR30-15AC
- سنسور هانیانگ: CUP-30R-15FC
- سنسور آتونیکس: CR30-15AC
- سنسور کوینو : CPX-C30-15A2N
برندهای معتبر
سنسور خازنی در برندهای مختلف توسط شرکت های متعدد تولید می شود و مجموعه الکترو سیگما مفتخر به نمایندگی رسمی و تامین معتبر ترین برندهای این محصول می باشد.
نشان ها و برندهای ایرانی تبریز پژوه ، آلتون ، فرانگار و …
برندهای کره ای سنسور آتونیکس Autonics ، سنسور هانیانگ Hanyoung ، سنسور کوینو Koino
برندهای اروپایی سنسور سلت Selet ایتالیا ، سنسور میکرو دتکتور MicroDetector ایتالیا ، سنسور ریر Reer ایتالیا، سنسور دیتالاجیک Datalogic ایتالیا، سنسور زرکو Xerco آلمان ، سنسور تراخ Truck آلمان و …
سنسور های فوق جهت همکاران محترم و فعالان تولید دستگاه های مرغداری با تخفیف ویژه به فروش می رسد.
راهنمای خرید
جهت تهیه سنسور خازنی بهتر است از کد محصول مطلع باشید یا با اطلاع از همه یا برخی از اطلاعات زیر با ما تماس بگیرید تا راهنمایی لازم به شما صورت پذیرد:
- جنس بدنه : پلاستیک یا فلز
- سایز بدنه: قطر 18 یا 30 میلیمتر
- ولتاژ تغذیه : 220 ولت AC یا 10-30 ولت DC
- تعداد سیم : 2 تا 4 سیم
- کنتاکت خروجی : نرمال باز یا نرمال بسته NO – NC در سنسور های 2 یا 3 سیم
- فاصله عملکرد : 8 تا 20 میلیمتر بسته به قطر سنسور تعیین می شود
- جهت خروجی برای سنسور های DC : PNP – NPN (سیم خروجی ولتاژ مثبت یا صفر)
- کابل دار یا سوکتی
- سرتخت Shield یا کله دار un-shield: سنسور تا سر رزوه شود یا کله گی آن بیرون باشد
