سنسور فشار آلتون

سنسور فشار آلتون – اطلاعات عمومی و هشدار

این مطلب شامل اطلاعات مفید و مهم در ارتباط با سنسور فشار آلتون Alton Pressure Transmitter می باشد.

ترانسمیتر فشار جهت تبدیل کمیت فیزیکی فشار به سیگنال الکتریکی استفاده می شود. ترانسمیتر فشار شامل یک سلول اندازه گیری پیزورزیستنس با دیافراگم سرامیکی یا استنلس استیل “stainless steel” است که در محفظه ای از جنس استنلس استیل نصب شده است.همانند کلیه سنسورهای آلتون روش های اتصال مکانیکی و الکتریکی متنوعی برای این سنسورها وجود دارد.

آلتون مجموعه ای دانش بنیان است که سنسور فشار ایرانی و سنسور القایی ایرانی تولید می کند. ترانسمیتر فشار ساخت ایران آلتون دارای یک سال گارانتی بی قید و شرط و دانش فنی FESTO آلمان است.

با خرید ترانسمیتر فشار ایرانی با کیفیت آلتون از هموطنان خود حمایت کنیم. کافی است با یک بار خرید سنسور فشار ساخت ایران آلتون کیفیت و قیمت آن را با نمونه های مشابه خارجی مقایسه کنید. ما با ساخت پرشر ترانسمیتر ساخت ایران تلاش کردیم قدمی در توسعه صنایع کشور عزیزمان برداریم. خرید سنسور فشار ایرانی آلتون را تنها ار نماینده رسمی فروش سنسور فشار انجام دهید.

قبل از شروع کار با سنسور فشار ، مسئول فنی باید با دقت دستورالعمل را مطالعه و آن را درک کرده باشد.



مشخصات فنی سنسور فشار آلتون

درجه حفاظت سنسور آلتون از IP65 تا IP68 جهت نصب سنسور در محیط های مختلف متفاوت است.

سیگنال خروجی استاندارد پرشر ترنسمیتر 4 تا 20 میلی آمپر، صفر تا 10 ولت و 1 تا 5 ولت است.

دقت اندازه گیری در سنسور فشار آلتون عموما +/- 0.25% (معادل 1/400 ) رنج اندازه گیری می باشد که در استفاده بلند مدت و شرایط کاری دشوار حداکثر تا +/- 0.5% کاهش می یابد.

ترانسمیتر فشار آلتون، اندازه گیری فشار نسبی و مطلق مایعات ، گازها و بخارات را انجام می دهد. همچنین مدلهای مستغرق سنسور فشار آلتون جهت اندازه گیری ارتفاع مایعات در مخازن به کار می رود.

سلول اندازه گیری سرامیکی یا استنلس استیل سنسورفشار دارای یک پل مقاومتی است که به وسیله آن فشار وارد شده به دیافراگم اندازه گیری می شود. ولتاژ خروجی از سلول اندازه گیری توسط یک تقویت کننده به انواع جریان 4 تا 20 میلی آمپر، یا ولتاژ های 1 تا 5 و صفر تا 10 ولت DC تبدیل می شود.

جریان و ولتاژ خروجی سنسور فشار به طور خطی با فشار ورودی اندازه گیری شده متناسب است.

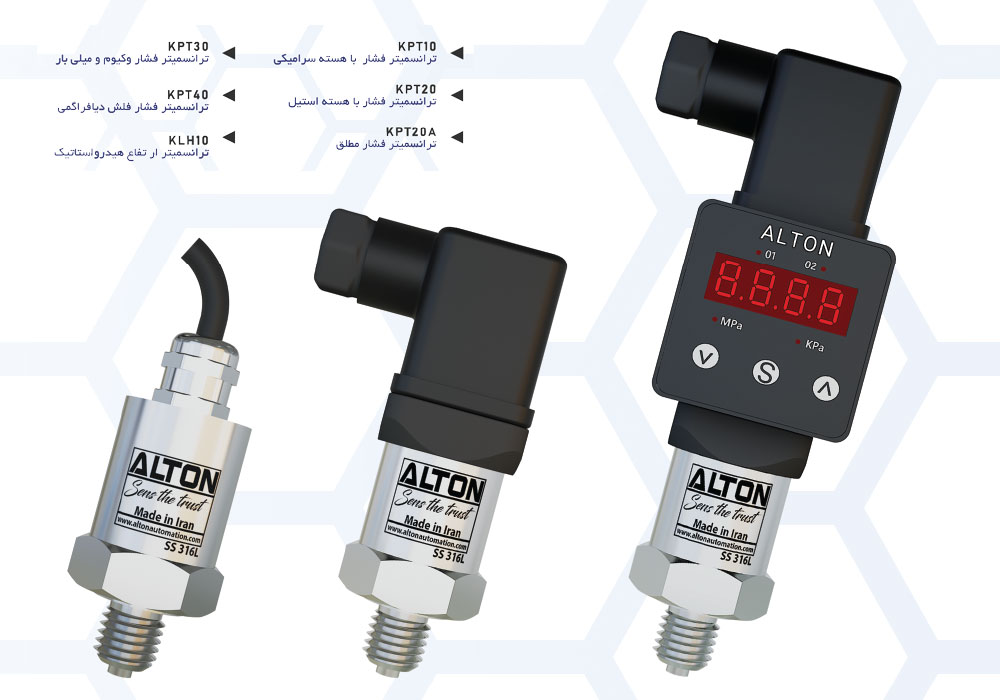

انواع سنسور فشار آلتون

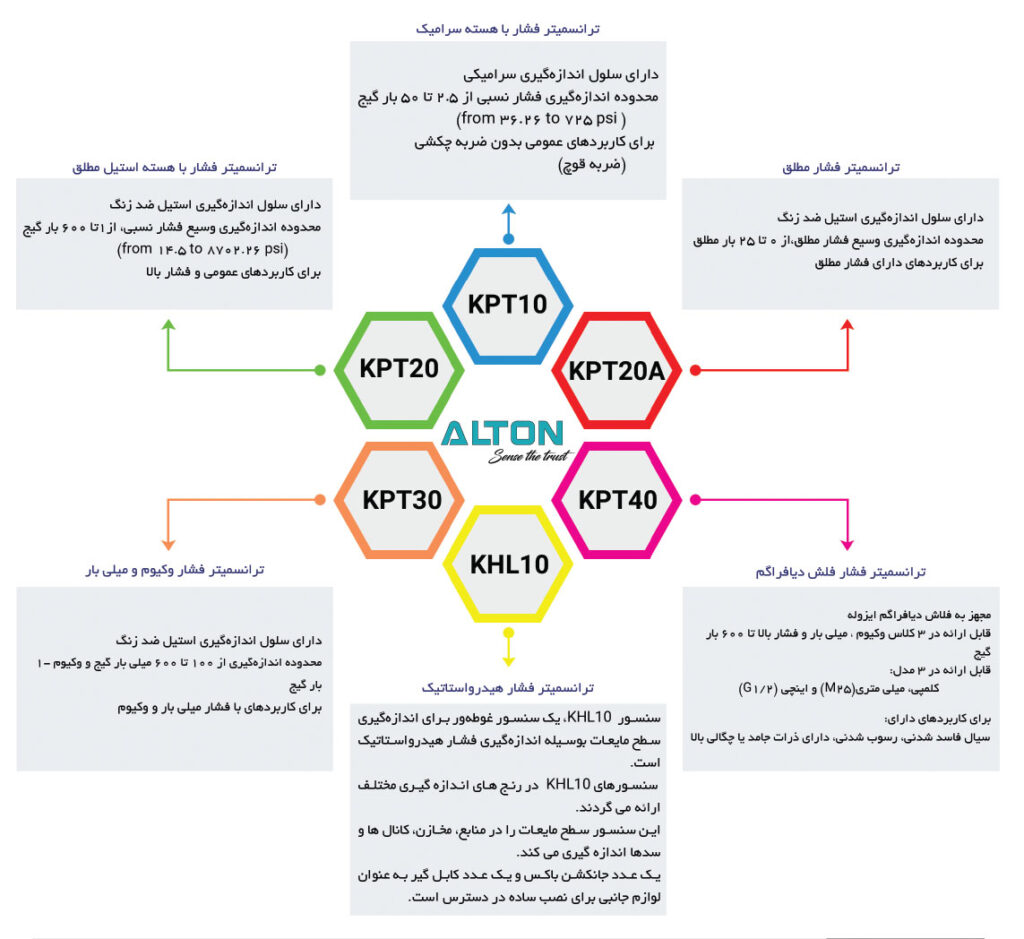

ترانسمیتر فشار آلتون در 6 دسته بندی کلی زیر تولید و به بازار عرضه شده است:



KPT10	ترانسمیتر فشار با هسته سرامیک	• دارای سلول اندازه گیری سرامیکی • محدوده اندازه گیری فشار نسبی از 2.5 تا 50 بار گیج From 36.26 to 725 Psi • جهت کاربردهای عمومی بدون ضربه چکشی (ضربه قوچ)
KPT20	ترانسمیتر فشار با هسته استیل مطلق	• دارای سلول اندازه گیری استیل ضد زنگ • محدوده اندازه گیری وسیع فشار نسبی از 1 تا 600 بار گیج From 14.5 to 8702 Psi • برای کاربردهای عمومی و فشار بالا
KPT20A	ترانسمیتر فشار مطلق	• دارای سلول اندازه گیری استیل ضد زنگ • محدوده اندازه گیری وسیع فشار مطلق از 2 تا 25 بار مطلق • برای کاربردهای دارای فشار مطلق
KPT30	ترانسمیتر فشار وکیوم و میلی بار	• دارای سلول اندازه گیری استیل ضد زنگ • محدوده اندازه گیری 100 تا 600 میلی بار گیج و وکیوم -1 بار گیج • برای کاربردهای با فشار میلی بار و وکیوم
KPT40	ترانسمیتر فشار فلش دیافراگم	• مجهز به فلاش دیافراگم ایزوله • قابل ارائه در 3 کلاس وکیوم، میلی بار و فشار بالا تا 600 بار گیج • قابل ارائه در 3 کلاس کلمپی، میلیمتری M25 و اینچی G1/2 • برای کاربردهای سیال فاسد شدنی، رسوب شدنی، دارای ذرات جامد با چگالی بالا
KHL10	ترانسمیتر فشار هیدرواستاتیک	• سنسور فشار مستغرق یک سنسور غوطه ور برای اندازه گیری سطح مایعات به وسیله اندازه گیری فشار هیدرواستاتیک • اندازه گیری سطح مایعات در منابع ، مخازن، کانال، سد و … • جانکشن باکس و کابل گیر جهت نصب ساده به همراه محصول قابل ارائه است.

نصب و راه اندازی ترانسمیتر فشار آلتون

نصب و راه انداز سنسور فشار نیاز به نیروی با تجربه دارد.

جهت نصب سنسور آچار تخت SW27 مورد نیاز است. برای بستن یا باز کردن مکانیکی ترانسمیتر فشار به هیچ عنوان از بدنه و یا سوکت ترانسمیتر جهت اعمال نیرو استفاده نکنید. و در هنگام بستن پرشر ترانسمیتر از جابجا بسته نشدن دنده ها اطمینان حاصل کنید.

جهت نصب الکتریکال سنسور فشار آلتون بدنه ترانسمیتر باید توسط اتصال مکانیکی آن به ارت مناسب متصل گردد. جهت تغذیه ترانسمیتر فشار از منبع تغذیه سوئیچینگ مطمئن با ولتاژ ثابت و جریان مورد نیاز پروسس استفاده شود.

کابل سیگنال طولانی باعث کاهش ایمنی در برابر نویز می شود. بیشترین طول برای کابل سیگنال سنسور فشار آلتون 30 متر می باشد و کابل های طولانی تر می تواند باعث بروز جریان و ولتاژ ناخواسته و در نهایت خطای اندازه گیری پرشر ترانسمیتر شود.

پس از نصب مکانیکی و الکتریکی پرشر ترنسمیتر سیگنال خروجی باید به صورت خطی با فشار ورودی ترانسمیتر متناسب باشد در غیر این صورت دیافراگم و یا مدار الکترونیک سنسور فشار دچار آسیب و خرابی شده است.

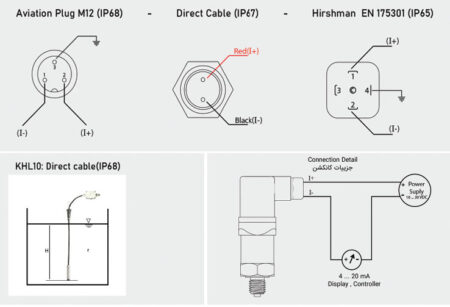

نقشه سیم بندی سنسور فشار در ادامه آمده است:

نکات ایمنی کار با ترنسمیتر فشار

قبل از نصب و راه اندازی ترانسمیتر فشار آلتون از مناسب بودن رنج اندازه گیری، نحوه نصب و شرایط محیطی اطمینان حاصل فرماید. عدم رعایت این نکته می تواند منجر به آسیب جدی به تجهیز شود.

رعایت نکات ایمنی و کلیه دستورالعمل های مندرج در این مطلب لازم است. و موجب بهره برداری مناسب از سنسور فشار آلتون می شود. در گام اول جهت جلوگیری از بروز هرگونه حادثه، به رنج فشار قابل تحمل ترنسمیتر فشار آلتون توجه فرمایید. این نکته جزء الزامات اولیه کار با هر گونه سنسور فشار می باشد.

تنها در صورت اطمینان از بدون فشار بودن سیستم، می توانید سنسور فشار آلتون را باز کنید.

حمل و نقل و نگهداری نامناسب می توان باعث آسیب دیدگی ترانسمیتر فشار شود.

Pressure Transmitter منحصراً جهت استفاده در محیط های صنعتی و توسط تکنسین های مجرب طراحی شده است.

دستورالعمل بهره برداری، قسمت مهمی از محصول است و همواره جهت دسترسی آسان پرسنل ماهر به آن باید در مجاورت ترنسمیتر فشار آلتون نگهداری شود.

مطابق قوانین بین المللی در صورت بروز هرگونه خسارت ناشی از عدم استفاده صحیح از ترنسمیتر فشار و عدم رعایت دستورالعمل مربوطه مسئولیتی متوجه تولیدکننده نخواهد بود.

به کار گیری سنسور فشار در محیط های خاص مانند محیط های قابل انفجار و یا در مجاورت سیالات خورنده نیاز به دانش فنی خاص خواهد داشت. برای محیط های خاص و خطرناک و سیالاتی مانند اکسیژن، استیلن، مایعات و گازهای قابل انفجار، مواد سمی و قابل اشتعال، سردخانه ها، کمپرسور ها و غیره رعایت استانداردهای سیال یا محیط مربوطه بسیار مهم می باشد.

ترانسمیتر فشار آلتون در صورت استفاده مطابق شرایط مندرج نیاز به هیچگونه برنامه نگهداری ندارد Maintenance Free

در صورت تمایل به تمیز کردن سنسور فشار آلتون منبع فشار و منبع تغذیه را قطع و از یک پارچه مرطوب استفاده کنید.در صورت باز کردن سنسور از محل خود ، قبل از نصب مجدد مواد باقیمانده در آن را شستشو دهید و از هیچ چیز سخت و خشنی برای این کار استفاده نکنید

شرکت تولید کننده تنها مرجع قابل قبول جهت باز کردن و تعمیرات سنسور فشار می باشد.



خطاها و ایرادات در ترانسمیتر فشار:

ابتدا از متصل بودن خط فشار ، روشن بودن منبع تغذیه و سیم بندی صحیح ترانسمیتر فشار اطمینان حاصل فرمایید.

عیوب زیر ممکن است در طول مدت بهره برداری مشاهده شود:

خطا	علت	اقدام لازم
سیگنال خروجی وجود ندارد	قطع شدن اتصالات الکتریکی	کلیه اتصالات الکتریکی مدار را به دقت چک کنید.
خطا در اندازه گیری نقطه صفر	حفاظت فشار مازاد عملکرد است.	فشار سیستم را چک کنید و با حداکثر فشار قابل تحمل ترانسمیتر مقایسه کنید.
خطا در اندازه گیری نقطه صفر	دما خارج از محدوده استاندارد است.	دمای محیط را با رنج دمایی مورد تایید ترانسمیتر مقایسه کنید.
سیگنال خروجی سنسور فشار دارای پرش و تغییرات آنی می باشد.	نویز محیطی وجود دارد.	از کابل شیلد دار با طول مناسب و منبع تغذیه استاندارد استفاده شود.
سیگنال خروجی با تغییر فشار ثابت است یا تغییرات بسیار کمی دارد.	فشار مازاد مکانیکی باعث عدم کارکرد دیافراگم داخلی شده است	ترانسمیتر را باز کرده و مجدد به طور صحیح نصب کنید و در صورت ادامه مشکل با بخش فنی تماس بگیرید.
سیگنال خروجی نسبت به فشار وارد شده به ترانسمیتر فشار اشتباه است.	المان های داخلی ترانسمیتر آسیب دیده است.	ترانسمیتر را از طریق نمایندگی های فروش جایگزین کنید و در صورت نیاز با تولید کننده تماس حاصل فرمایید.



کلیه ترانسمیتر های فشار آلتون مشروط به استفاده صحیح مطابق شرایط مندرج دارای یک سال گارانتی می باشد.

جهت استفاده از گارانتی، کالا را از نماینده رسمی فروش (الکترو سیگما 021-33972770) تهیه کرده و کارت گارانتی را به همراه سنسور فشار آلتون دریافت کنید و سپس سریال محصول را در سایت آلتون اتوماسیون وارد نمایید.



در پایان جدول نحوه کد گذاری سنسور های آلتون به این شرح می باشد:
